Setelah mengetahui kebutuhan yang dipergunakan untuk Membangun Jaringan atau Desain Awal Jaringan, maka yang harus dilakukan adalah pemasangan RJ-45 Connector pada kedua ujung UTP CAT5e Cable.
Teknik pemasangan UTPCAT5e Cable tersebut memiliki dua cara pemasangan sesuai dengan kebutuhan kabel sebagai penghubung antar perangkat.
STRAIGHT-THROUGH
Dipergunakan untuk menghubungkan perangkat jaringan yang berbeda secara langsung, baik dalam bentuk fisik maupun fungsinya.
- NIC pada PC dengan Hub.
- NIC pada PC dengan Switch.

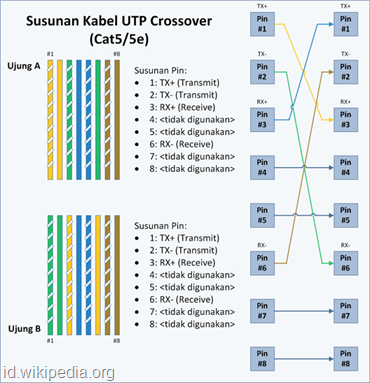

CROSSED-OVER
Dipergunakan untuk menghubungkan perangkat jaringan yang sama secara langsung, baik dalam bentuk fisik maupun fungsinya.
- NIC pada PC dengan NIC pada PC.
- Hub dengan Hub.
- Switch dengan Switch.
- Hub dengan Switch.

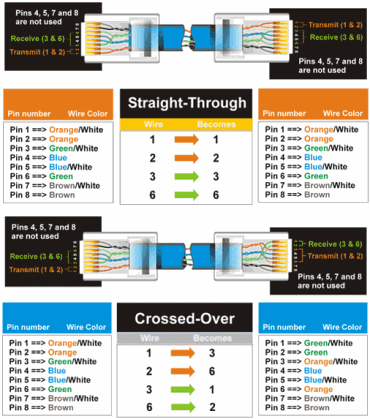

Apabila gambar diatas dirasa agak membingungkan, gambar dibawah sebagai alternatif tambahan agar tidak terjadi kesalahan dalam pemasangan konektor dengan cara Straight-Through atau Crossed-Over.
Pada intinya, pemasangan kabel pada konektor ditentukan oleh Standarisasi seperti diatas, namun demikian kita dapat pula menentukan pengkabelan menurut keinginan kita sendiri. Yang terpenting adalah beberapa Pin yang telah ditentukan itu harus tetap sesuai dengan strandar.
Terima kasih….
====================================================
| Artikel ini disusun oleh Rachmat Budi S., S.Kom sebagai bahan pembelajaran yang telah disimpulkan dengan segala kemudahan dari beberapa sumber bacaan dari buku pelajaran SMK dan bahan kuliah Teknik Komputer dan Jaringan, serta dari beberapa artikel di Internet. Penulis akan mencantumkan sumber atau link berkaitan dengan penulisan yang dilakukan dengan cara Copy-Paste. Mohon maaf apabila adanya kesamaan dalam penulisan materi ini. |
