Minggu, 22 September 2013

Materi Kelas XI: IP Address dan Subnetting IP Address

Pada materi ini akan dibahas mengenai IP Address, Subnet dan cara menghitung Subnetting IP Address.

 IP ADDRESS

Seperti telah dibahas sebelumnya, IP Address adalah pengalamatan yang dipergunakan pada protokol dalam jaringan Internet yang digunakan agar paket data dapat mencapai tujuannya sesuai alamatnya.

Setiap komputer yang terhubung dalam satu jaringan harus memiliki alamat yang UNIK, artinya tidak boleh ada nomor Host yang sama dalam satu jaringan.

IP Address terbagi dalam dua bagian, yakni Netrwork ID dan Host ID (telah dibahas sebelumnya).

 classip

Pada umumnya IP Address yang digunakan hanya Kelas A, B, dan C.



IP ADDRESS PRIVATE & PUBLIC

Jumlah IP Address sangat terbatas, apalagi jika seluruh komputer dalam jaringan harus diberikan alamat Host ID, sehingga perlu dilakukan efisiensi dalam penggunaan IP Address.

Dalam penggunaan efisiensi dapat dilakukan dengan cara pengalokasian beberapa IP Address dalam jaringan atau dikenal dengan IP Private.



IP Private antara lain adalah :

  • Class A: 10.0.0.0/8
  • Class B: 172.16.0.0/16 s/d 172.31.0.0/15
  • Class C: 192.168.0.0/24 s/d 192.168.255.0/24



Sedangkan IP Public adalah alamat IP yang kita kenal di Internet.

Adapun teknik umum yang digunakan adalah dengan melakukan Subnetting IP Address.



SUBNETTING IP ADDRESS

Pada Subnetting IP Address yang kita bahas hanya menggunakan Kelas IP Address yang umum.

  • Kelas A : 1-127, subnet mask defaultnya yaitu 255.0.0.0
  • Kelas B : 128-191, subnet mask defaultnya yaitu 255.255.0.0
  • Kelas C : 192-223, subnet mask defaultnya yaitu 255.255.255.0

Dalam melakukan teknik Subnetting IP Address, sebelumnya kita harus mengetahui tentang perhitungan konversi Decimal dan Binary,


Contoh:

255.255.255.0 maka hasil Binary adalah 11111111.11111111.11111111.00000000

255 = 11111111 dihitung dari penjumlahan 128+64+32+16+8+4+2+1




TEKNIK SUBNETTING IP ADDRESS

Sebuah Network Address dinyatakan 192.168.21.0/27 artinya IP Address Kelas C dengan Subnetmask /27 yang dalam Binary berarti 11111111.11111111.11111111.11100000 atau (255.255.255.224)

Mengapa hanya ditulis ringkas /27  saja?

Jawab: Penjabaran singkat kelompok Oktet dari 8bit+8bit+8bit+3bit yang merupakan sisa dari 255.255.255.224 yang dikonversikan ke Binary menjadi 11111111.11111111.11111111.11100000 maka hanya ditulis ringkas /27.



Pada teknik Subnetting yang diperhatikan adalah…

  1. Jumlah Subnet,
  2. Jumlah Host per Subnet,
  3. Blok Subnet,
  4. Alamat Host dan Broadcast.



Jumlah Subnet

Rumus: 2^x (dibaca; 2 pangkat x), x = banyaknya Binary angka “1” pada Oktet terakhir)

Hasil: 2^x adalah 2^3 = 8 Subnet.



Jumlah Host

Rumus: 2^y–2 (dibaca; 2 pangkat y dikurangi 2), y = banyaknya Binary angka “0” pada Oktet terakhir)

Hasil: 2^y–2 adalah 2^5–2 = 30 Host.



Blok Subnet

Rumus: 256–z (dibaca; 256 dikurangi z), z = nilai Binary pada Oktet terakhir)

Hasil: 256–z adalah 256–224 = 32

maka Subnet berikutnya adalah 0+32=32, 32+32=64, 64+32=96, 96+32=128, 128+32=160, 160+32=192, 192+32=224.

Jadi Subnet tersebut adalah 0, 32, 64, 96, 128, 160, 192, 224.



Alamat Host & Broadcast

Host pertama adalah 1 angka setelah Subnet, dan Broadcast adalah 1 angka sebelum Subnet selanjutnya.

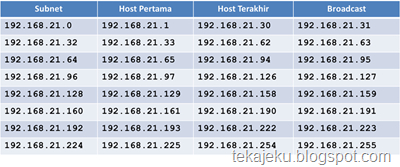

Tabel diatas adalah salah satu contoh teknik Subnetting pada 192.168.21.0/27



Demikikan teknik cara mencari Subnetting secara cepat yang dapat kami sajikan, apabila dirasa ada yang lebih mudah dari ara diatas, silahkan Anda share disini. Terima kasih…

====================================================

Artikel ini disusun oleh Rachmat Budi S., S.Kom sebagai bahan pembelajaran yang telah disimpulkan dengan segala kemudahan dari beberapa sumber bacaan dari buku pelajaran SMK dan bahan kuliah Teknik Komputer dan Jaringan, serta dari beberapa artikel di Internet.

Penulis akan mencantumkan sumber atau link berkaitan dengan penulisan yang dilakukan dengan cara Copy-Paste.

Mohon maaf apabila adanya kesamaan dalam penulisan materi ini.
