Materi Kelas XI: Topologi Jaringan

Topologi merupakan susunan lintasan aliran data dalam bentuk fisik yang saling terhubung antara satu simpul atau Node dengan simpul lainnya dalam sebuah jaringan.

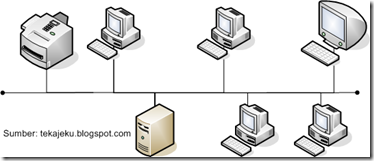

TOPOLOGI BUS

Seluruh Simpul atau Node saling terhubung sedemikian rupa secara Seri yang kedua ujung ditutup oleh Terminator.

Keunggulan:

1. Hemat kabel.
2. Layout sederhana.
3. Dapat melakukan penambahan Workstation tanpa mengganggu yang lain.



Kelemahan:

1. Perancangan Layout dengan estimasi pengkabelan yang sangat cermat.
2. Kepadatan arus data.
3. Harga perangkat dan instalasi yang mahal.
4. Memerlukan peralatan Repeater untuk jangkauan jauh.

TOPOGI RING

Seluruh Simpul atau Node saling terhubung sedemikian rupa secara melingkar dalam bentuk Ring atau Cincin dan memiliki sinyal dua arah.

Keunggulan:

1. Hemat kabel.
2. Mudah dirancang dan diimplementasikan.
3. Mudah dalam Setting dan Konfigurasi perangkat baru.
4. Mudah dalam pelacakan kerusakan perangkat.
5. Performa lebih baik dari Topologi Bus



Kelemahan:

1. Pengembangan jaringan yang kaku.
2. Kinerja jaringan tergantung pada banyaknya Simpul atau Node dalam jaringan.
3. Sering terjadi Collesion Data (tabrakan Data).



TOPOLOGI STAR

Seluruh Simpul atau Node saling terhubung melalui Simpul Pusat yang disebut juga dengan Concentrator berupa perangkat Hub atau Switch.

Keunggulan:

1. Mudah dirancang dan diimplementasikan.
2. Mudah dalam Setting dan Konfigurasi dalam penambahan perangkat baru.
3. Mudah dalam pengontrolan jaringan.
4. Jarang terjadi Collesion Data.
5. Tingkat keamanan jaringan yang tinggi.
6. Biaya instalasi yang relatif murah.



Kelemahan:

1. Memerlukan perangkat tambahan sebagai Concentrator dalam bentuk Hub atau Switch.
2. Boros dalam penggunaan kabel.
3. Jaringan yang bergantung pada Server sebagai Sumber Daya terpusat.



Dalam implementasi lainnya, Topologi Jaringan berkembang sesuai dengan perkembangan zaman.

1. Topologi Mesh.
2. Topologi Tree.
3. Topologi Fully Connected
4. dll.
